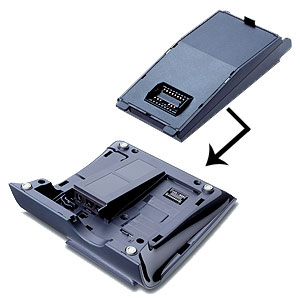

optiPoint acoustic adapter:
- Schnittstelle für den Anschluss von externen Lautsprechern und Mikrofon, Hör-/Sprechgarnitur oder
einem zusätzlichen optischen/akustischen Signalgeber
- Für (optiPoint 500 basic / standard /advance
/advance)
PIN-Belegung RJ12-Buchse (schwarz) am acoustic-Adapter::
1 frei -
- 2-3 Kontakt:
- “Besetzt”
Signalisiert die aktiven Telefonzustände:
? Hörer abgenommen
? Lautsprecher eingeschaltet oder Kopfsprechgarnitur aktiv
Diese Zustände können zum Beispiel an einer externen Signaleinrichtung
(Leuchte, Relais ...) angezeigt werden. Die Signaleinrichtung muss
über eine eigene Stromversorgung verfügen.
Der Kontakt ist mit max. 5 W bei 24 VAC oder 60 VDC belastbar.
4-5 Kontakt “Ruf”
Signalisiert den Zustand Rufeingang.
Damit kann zum Beispiel ein Zweitwecker angesteuert werden.
Der Kontakt ist mit max. 5 W bei 24 VAC oder 60 VDC belastbar.
6 frei -
