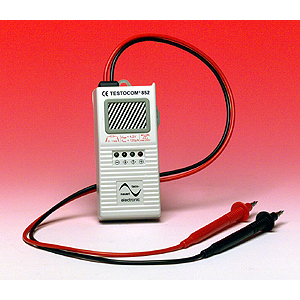

Ferneinschaltbarer Durchgangsprüfer mit Sonderfunktionen
Mit der weiteren Funktion “Empfänger” bietet das CONTITEST 852 eine Vielzahl von Prüfmöglichkeiten,
die bisher nur umständlich oder mit teuren Geräten möglich war. Somit läßt sich, wenn zwei CONTITEST
852 eingesetzt werden, die Geräteanordnung als Signalverfolger einsetzen. Mit einem Empfänger
lassen sich in Leitungsnetzen sehr deutlich Signale wie IWV/FWV, FAX, Sprache, digitales Rauschen
etc. darstellen. Dabei werden Frequenzen bis <12 kHz akustisch und optisch angezeigt, bis100 kHz
nur noch optisch. Gleichzeitig ist die Fremdspannungsanzeige aktiv.
Technische Daten Durchgangsprüfer:
- Schalterstellung:
- T
- Wobbeltonsender:
- (dauer)um 1 kHz
- Durchgangsprüferbereich:
- 0-1 MOhm
- Prüfspannung max.:
- 4,2 V
- Prüfstrom max.:
- 120 µA
- Tonumfang:
- 0 Hz - 1,5 kHz
- Spannungsprüfer:
- AC/DC > 5 V
- Spannungsfest bis:
- 250 V AC
- Stromentnahme extern:
- max. 20 mA
Technische Daten Sender:
- Schalterstellung:
- S
- Ferneinschaltbar:
- 100 Ohm bis 15 kOhm
- Frequenzbereich:
- 1 Hz bis 100 kHz
- Amplitude bei 600 Ohm:
- 0,8 Vss
- Amplitude bei 10 kOhm:
- 2,5 Vss
- Spannungsprüfer:
- AC/DC > 5 V
- Spannungsfest bis:
- 250 V AC
- Stromentnahme extern:
- max. 20 mA
- Empfindlichkeit:
- > 50 mV
- Impedanz bei 1 kHz:
- 100 kOhm
- Anzeige akustisch:
- bis ca. 12 kHz
- Anzeige optisch:
- bis ca 100 kHz
Bei der Entwicklung des CONTITEST 852 war das wichtigste Kriterium die digitale Datensicherheit beim
kontaktieren von digitalen Leitungen wie Computernetzwerken oder z.B. ISDN Uk0, S0, LAN, u.s.w
- Deshalb unser Hinweis auf:
- DIGITAL DATASAFE
Lieferumfang
- Prüfgerät inkl. Batterien (3 x Mignon)
- Hochwertiges Prüfleitungspaar
- Bedienungsanleitung
