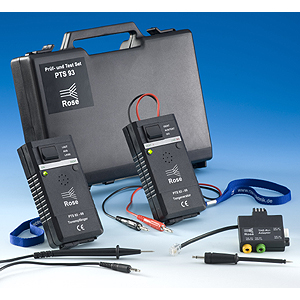

Prüf- und Test Set PTS 93-09 mit Spannungsanzeige >85V und Überspannungsschutz bei >120V

Artikelnummer: 4414493.1
Hersteller-Artikelnummer: 1019010-09
Geringe Menge verfügbar
Merkmale des PTS 93-09:
- Kontaktloses Identifizieren von Leitungen
- Polaritätsprüfung
- Test der Teilnehmerleitung
- Isolationstest / akustischer Durchgangsprüfer
- Spannungsanzeige >85V und Überspannungsschutz bei >120V

Das PTS 93-09 ist mit einer Spannungsanzeige für höhere Netztspannungen ausgestattet. Wird der
Tongenerator an eine Leitung angeschlossen, so leuchtet bei anliegender Spannung >85V die 7LED auf.
Außerdem leuchten auch die Line LED und dieISO LED. Bei einer Spannung >120V löst eine Sicherung
aus, die Line LED und dieISO LED leuchten nicht mehr, nur die 7LED leuchtet weiter.

Die Sicherung dient dem Schutz des Tongenerators vor Zerstörung durch Überspannung und ist nach
Auslösen auszutauschen. Dazu ist das Gerät einzusenden.

Zur Leitungsidentifizierung wird der Tongenerator TG an einem Ende des Kabels mit der zu suchenden
Leitung verbunden.
Je nach Anschlußmöglichkeit an das zu identifizierende Kabel empfehlen wir den Einsatz von zwei
Nadelkontaktierern NK aus unserem Zubehörprogramm. Damit kann der TG ohne abisolieren der Adern
angeschlossen werden.

Mit dem Tonempfänger TE wird anschließend am anderen Kabelende im Adernbündel die kontaktierte
Leitung identifiziert. Hierzu wird lediglich die Isolation der Leitungen berührt, es ist kein
metallischer Kontakt erforderlich.

Zum Test der Teilnehmerleitung oder des Isolationswiderstandes wird lediglich der TG mit der
Leitung verbunden. In der Schalterstellung „AUS/TEST“ signalisiert die Line LED, ob die Leitung
frei ist, ob eine Sprechverbindung besteht oder ob gerade ein Ruf ankommt. In der Schalterstellung
„ISO“ zeigt die ISO LED den Isolationswiderstand an: Eine hell leuchtende LED signalisiert einen
Isolationswiderstand von 0 Ohm, gleichbedeutend mit einem Kurzschluss bzw. Durchgang. Dieser
Leitungsdurchgang wird auch akustisch angezeigt. Eine glimmende LED signalisiert einen
Isolationswiderstand von 1-7 kOhm und eine nicht leuchtende LED signalisiert einen
Isolationswiderstand von mehr als 10 kOhm.

Zur Polaritätsprüfung sind der TG und eine Amtsbatterie erforderlich. Das Testergebnis wird
ebenfalls mit der Line LED signalisiert.

Der TG und der TE sind in hochschlagfesten ABS-Gehäuse eingebaut und werden in einem
Transportkoffer geliefert. Die Geräte werden mit 9V-Blockbatterien betrieben.

Technische Daten
Tongenerator
- Frequenzbereich 770 / 860 Hz
- Alternierend 6,6 Hz
- Ausgangssignal 10 dBm / 600 Ohm
- Impedanz ca. 100 Ohm
- Stromaufnahme 17 - 80 mA
Tonempfänger
- Signaleingang kapazitiv
- Stromaufnahme 10 mA
- Lautsprecher 0,2W / 8 Ohm
- Batterien je 1 9V-Block*
Mechanische Daten
- Gehäuse schlagfestes ABS
- Abmessungen 125mm x 60mm x 30mm
- Schutzart IP 44
- Gewicht 75g / 85g

Kofferinhalt:
- Tongenerator TG
- Tonempfänger TE
- TAE-RJ-Adapter
- Prüfspitze
- Prüfleitung
- Koffer für PTS

Zubehör

Leider wurden noch keine passenden Zubehör-Produkte zugeordnet - bitte versuchen Sie es über die Suchfunktion!
Artikel-Nr.: 4122010.1

Dokumente zum Produkt

4414493.1.pdf
