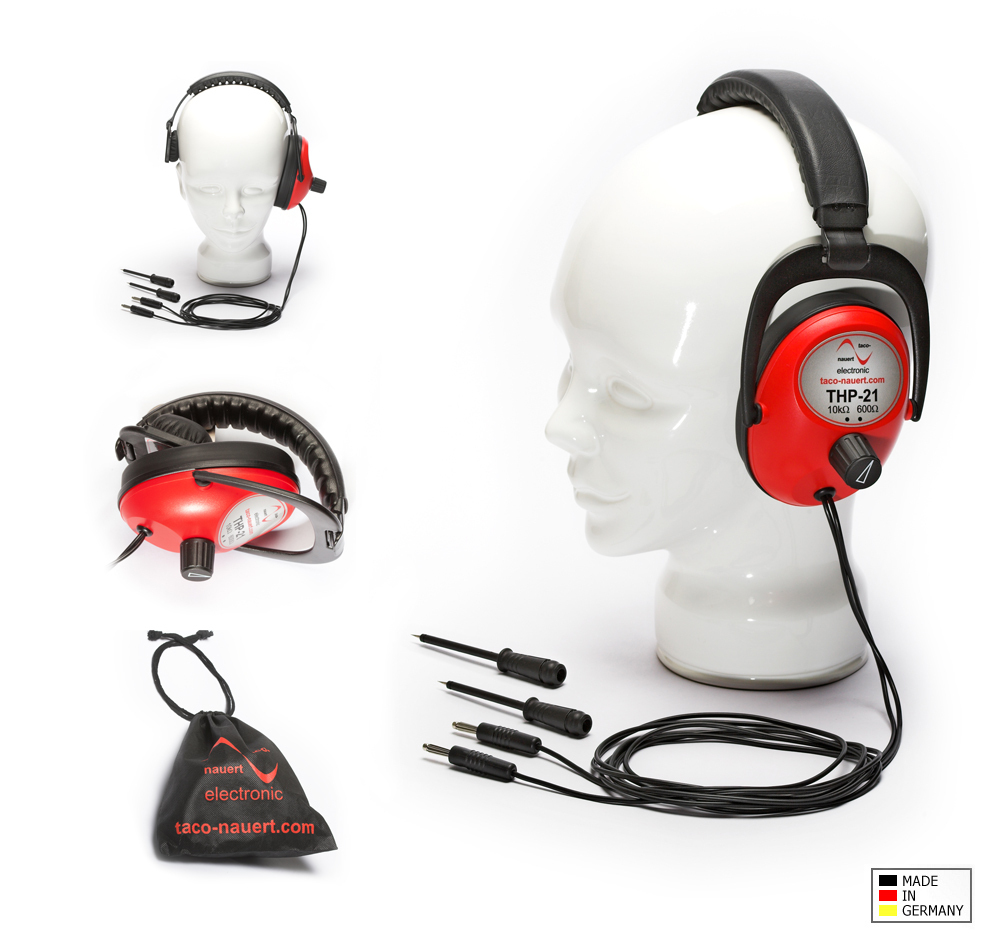

Mit dem Prüfkopfhörer THP-21 lassen sich Fernsprechleitungen prüfen, Fehler eingrenzen und Signale
verfolgen. Im niederohmigen Bereich (600 Ohm) lässt sich an analogen Telefonleitungen das Amtsignal
erkennen. In Verbindung mit dem TESTOCOM 804 als Wobbeltonsender, angeschlossen an a- und b-Ader,
lassen sich an analogen Telefonleitungen der Amtston mit Wobbelton verfolgen.
Dadurch, dass nur ein Ohr mit dem Prüfkopfhörer bedeckt wird, lassen sich alle anderen
Umweltgeräusche ebenfalls noch wahrnehmen.
Im Bereich 600 Ohm lassen sich Funktionsprüfungen in Relaisstromkreisen durchführen.
Der hochohmige 10kOhm Bereich dient zur Potentialprüfung in hoch- und niederohmigen Schaltkreisen
sowie zur Signalverfolgung.
Technische Daten:
- Scheinwiderstand bei 1 kHz Schalter geschlossen:
- 600 Ohm
- Scheinwiderstand bei 1 kHz, Schalter geöffnet:
- 10 kOhm
- Gleichstromwiderstand Schalter geöffnet:
- 10 MOhm
- Tonumfang:
- 40 Hz ~ 10 kHz
- Spannungsfest bis:
- 60 V AC / DC
- Gewicht ca.:
- 210 g
Der THP-21 ist ausschließlich für Prüfungen in Fernmeldeanlagen nach DIN VDE 0800 zu verwenden.
Lieferumfang:
- 1-seitiger Prüfkopfhörer mit ca. 1,4 m Prüfleitung
- mit 4 mm Bananenstecker
- hochwertigen Prüfspitzen zum Aufstecken
- Bedienungsanleitung.
